DB0404 est une boîte d'interface Dante excellente pour convertir quatre canaux Dante en sorties audio analogiques, et quatre entrées audio analogiques en réseau Dante.

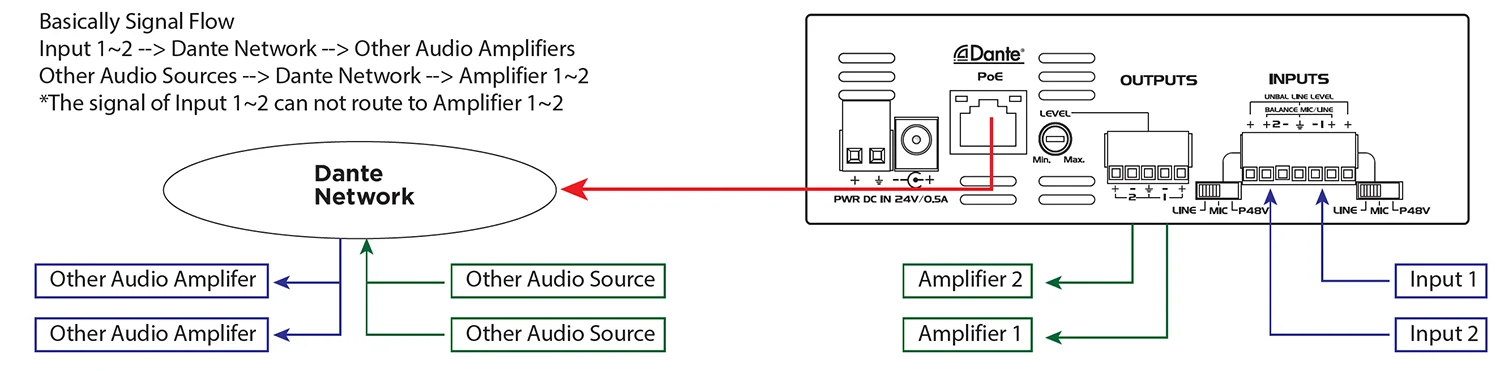

Utilisez simplement Cat5 Cable pour connecter le port RJ45 à un commutateur Ethernet, et en utilisant «Dante Controller» pour acheminer la faible latence du signal vers / depuis d'autres appareils qui se connectent déjà sur le même réseau Dante.
Fournit l'interface Dante pour quatre entrées / sorties
* Quatre canaux audio micro ou ligne standard convertis en réseau Dante
* Mic / ligne sélectionnable sur chaque entrée
* Gain Control sur chaque entrée
* Fournit une puissance fantôme 48 V pour chaque entrée de microphone à condenseur
* Accepte les entrées de signal équilibrées ou déséquilibrées

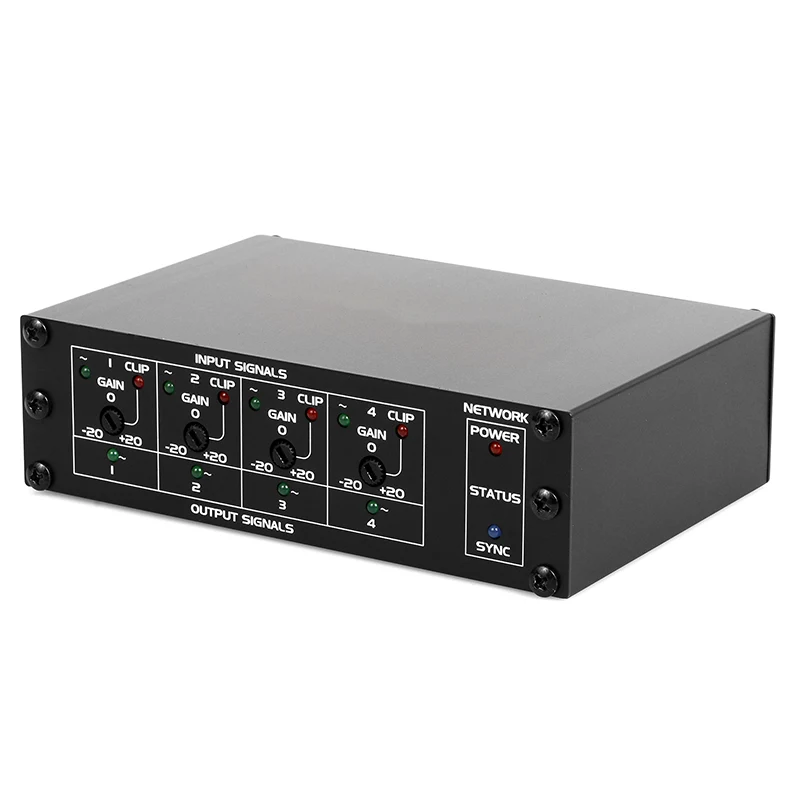

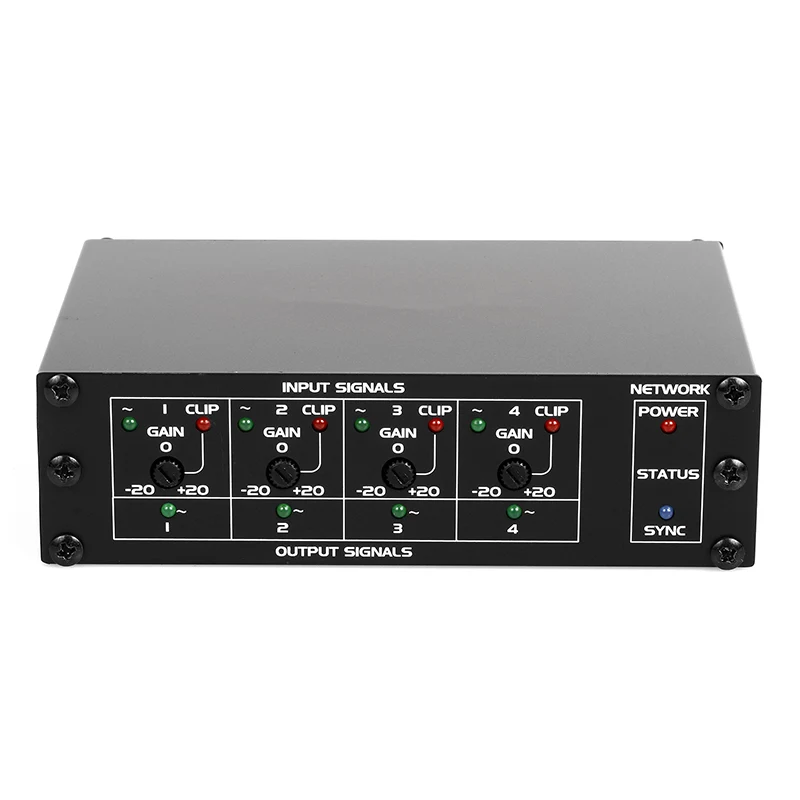

* Chaque signal de saisie audio / Clip LED sur le panneau avant
* Chaque signal de sortie audio LED sur le panneau avant
* Quatre niveaux de ligne de sortie audio équilibrés de Dante Network
* Convertit à 24 bits haute résolution en numérique et numérique en analogique
* Les LED indiquent l'état de l'alimentation et de la synchronisation réseau
* Propulsé par une alimentation externe 24VDC
* Fonctionnement normal avec POE Activer le commutateur réseau
|
Dante Network to Line au niveau des sorties |
|
|
Sorties |
Bloc terminal détachable 5p, équilibré / déséquilibré |
|
Niveau de sortie |
-10 nominal DBU |
|
Niveau de sortie |
+10 DBU maximum |
|
Tension de sortie: |
+ 20DBU (@ 0 dB Gain) |
|
Impédance de sortie |
150 _ équilibré; 75 _ déséquilibré |
|
Réponse en fréquence |
20 Hz à 20 kHz (± 0,5 dB) |
|
THD + N |
<0,1% |
|
Bruit |
<-75 dB |
|
Crosstal |
<85 dB (20 Hz à 20 kHz) |
|
Mic / Ligne Entrée au réseau Dante |
|
|
Entrées de micro |
|
|
Entrées |
7 broches Euro Terminal, équilibré |
|
Gagner |
Microphone du condenseur: 40 dB |
|
Microphone dynamique |
60 dB |
|
Niveau d'entrée pour +4 DBU |
-36 DBU (condenseur) |
|
|
-56 DBU (dynamique) |
|
|
-36 DBU (maximum) |
|
Impédance d'entrée |
40 __ |
|
Puissance fantôme |
48 V |
|
Réponse en fréquence |
20 Hz à 20 kHz (± 0,5 dB) |
|
THD + N |
<0,1% |
|
Bruit inférieur à +4 dbu |
<-70 dB |
|
Cmrr |
> 70 dB (50 Hz à 120 Hz) |
|
Diaphonie |
<70 dB (20 Hz à 20 kHz) |
|
Entrées de ligne |
|
|
Entrées |
7 broches Euro Terminal, équilibré |
|
Niveau d'entrée pour +4 DBU |
+4 DBU (équilibré); -10 dbv (déséquilibré) |
|
Impédance d'entrée |
> 40 _ |
|
Réponse en fréquence |
20 Hz à 20 kHz (± 0,5 dB) |
|
THD + N |
<0,1% |
|
Bruit inférieur à +4 dbu |
<-75 dB |
|
Cmrr |
> 60 dB (50 Hz à 120 Hz) |
|
Diaphonie |
<75 dB (1 kHz, n'importe quelle ligne à n'importe quel canal micro), |
|
|
<70 dB (20 Hz à 20 kHz) |
|
Sroom au-dessus de +4 DBU |
> 18 dB |
|
Canal Dante |
|
|
Émetteurs / récepteurs |
2/2 |
|
Taux de transmission |
100 Mbps |
|
Résolution |
16/24/32 bits |
|
Taux d'échantillonnage |
44,1 kHz, 48 kHz. |
|
Interface Dante |
RJ45 Jack |
|
Connexions d'alimentation |
Terminal Euro à 2 broches, prise électrique |
|
Exigence de puissance |
24 VDC @ 180 mA plus des charges fantômes connectées, ou Poe |
|
Dimensions |
143 mm (w) × 45 mm (h) × 93 mm (d) |
|
Poids |
0,7 kg |

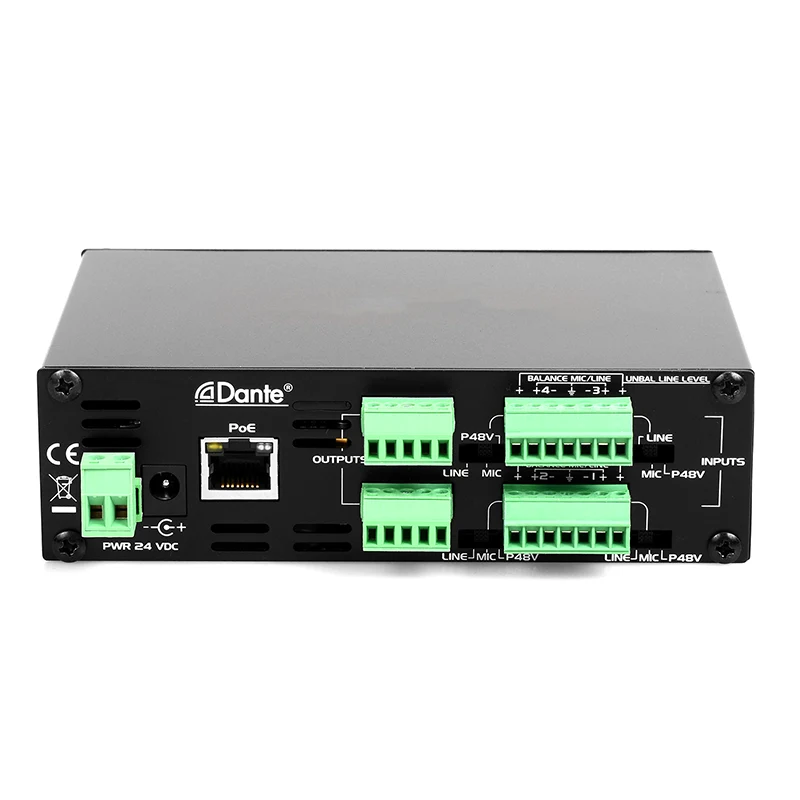

1. Volume de ligne: contrôle du gain pour le niveau de sortie.
2. Entrée du terminal Euro: recevez le signal audio au réseau Dante.
3. Port RJ-45: Utilisation du câble Cat5 pour se connecter au réseau Dante.
Remarque: Le commutateur Ethernet doit avoir une alimentation POE.
4. Sync LED: indique l'état du réseau Dante.
L'interface 4CH Dante 4MIC / LINE Entrées X 4Output est une interface audio professionnelle basée sur le protocole réseau Dante, prenant en charge 4 entrées microphones / lignes et 4 sorties. Son avantage principal est de transmettre des signaux audio de haute qualité à faible latence via des réseaux IP, ce qui convient aux scénarios qui nécessitent un câblage flexible, une transmission à distance ou une intégration audio multicanal.
1. Sound live: Boîte de scène distribuée: Placez l'interface près de la scène et transmettez plusieurs signaux de microphone / instrument (tels que les tambours, les voix) vers le mélangeur sur une longue distance à travers le réseau Dante pour éviter les interférences à partir de longs câbles analogiques.
Surveillance multi-zones: 4 sorties peuvent envoyer différents signaux mixtes aux haut-parleurs de surveillance des étapes ou aux systèmes de retour d'oreille pour répondre aux besoins de surveillance personnalisés des musiciens.
2. Production de diffusion / streaming: salle de production à distance: dans le studio ou le stade sportif, 4 microphones d'entrevue ou audio commentateurs sont transmis à la salle de contrôle en temps réel via le réseau Dante, et l'extrémité de sortie peut être connectée à un appareil d'enregistrement ou à un encodeur en direct.
Sauvegarde redondante: la conception du port de réseau double de Dante prend en charge la commutation de réseau active et de secours pour garantir la fiabilité au niveau de la diffusion.
3. L'interface 4CH Dante 4mic / lignes x 4output peut également être utilisée dans le système de conférence Sound: dans les grandes salles de conférence, l'interface d'entrée connecte plusieurs microphones de bureau ou microphones en col en bouchette, le logiciel de sortie de la sortie entraîne le haut-parleur du plafond, et le signal est acheminé de manière flexible via le logiciel Dante Controller.
4. Les sites éducatifs conviennent: le microphone du conférencier et les signaux de questions et réponses des étudiants en classe peuvent être transmis à la salle de contrôle centrale à travers le réseau, et l'extrémité de sortie est connectée au système d'enregistrement et de radiodiffusion ou de diffusion sur le campus.
