DWP22L est un panneau d'interface Dante excellente pour convertir deux canaux Dante en sorties audio analogiques, et deux entrées audio analogiques en réseau Dante. DWP22L-US conçu pour s'adapter avec la boîte arrière à double gang de style américain. DWP22L-UU conçu pour s'adapter à la boîte de montage européenne.
Le DAP22L Dante Interface Mic / Line 2 Entrée des sorties Multi 2 Utilisez simplement le câble CAT5 pour connecter le port RJ45 à un commutateur Ethernet, et en utilisant «Dante Controller» pour acheminer la faible latence du signal vers / depuis d'autres périphériques qui se connectent déjà sur le même réseau Dante.
Entrée de micro / ligne XLR et une entrée mini-jack sur le panneau avant
L'entrée mini-jack est additionnée au signal mono
Convertit les signaux audio micro ou ligne en réseau Dante
Mic / Line est sélectionnable pour l'entrée XLR
Power Phantom de Switchable 48V pour l'entrée Mic XLR
Gain de micro / ligne réglable de -20 dB à + 20 dB pour chaque canal d'entrée
Deux sorties de signal audio du réseau Dante sur le panneau arrière
Chaque signal de saisie audio / Clip LED sur le panneau latéral
Haute résolution 24 bits convertit l'analogue en numérique et numérique en analogique
Les LED indiquent l'état de l'alimentation et de la synchronisation réseau sur le panneau latéral
Power Over Ethernet (PoE) ou 24 VDC Alimentation
Fournit une qualité de préamplificateur pour les microphones
Excellente qualité audio avec un faible bruit
|
Mic / Ligne Entrée au réseau Dante |
|
|
Saisir: |
Xlr (femme), mini-jack stéréo (l, r) |
|
Gamme |
-20 ~ +20 |
|
Impédance d'entrée |
> 2.5K_ (xlr mic),> 5k_ (ligne xlr),> 50k_ (mini-jack) |
|
Puissance fantôme |
48 V commutable |
|
Réponse en fréquence |
20 Hz à 20 kHz (± 0,5 dB) |
|
THD + N |
<0,1% |
|
Bruit inférieur à +4 dbu |
<-70 dB |
|
Cmrr |
> 65 dB (50 Hz à 120 Hz) |
|
Dante Network to Line Sorties |
|
|
Sorties |
5p, bornie de borne équilibré / déséquilibré, détachable (sortie 1/2) |
|
Niveau de sortie |
-10 nominal DBU (ligne) |
|
Niveau de sortie |
+10 DBU maximum |
|
Tension de sortie |
+ 20DBU (@ 0 dB Gain) |
|
Impédance de sortie |
150_Balancé; 75_ |
|
Réponse en fréquence |
20 Hz à 20 kHz (± 0,5 dB) |
|
THD + N |
T <0,1% |
|
Bruit |
<-80 dB |
|
Diaphonie |
<85 dB (20 Hz à 20 kHz |
|
Canal Dante |
|
|
Émetteurs / récepteurs |
2/2 |
|
Taux de transmission |
100 Mbps |
|
Résolution |
16/24/32 bits |
|
Taux d'échantillonnage |
44,1 kHz, 48 kHz. |
|
Interface Dante |
RJ45 Jack |
|
Connexions d'alimentation |
2 broches Euro Terminal |
|
Exigence de puissance |
24 VDC @ 180 mA plus des charges fantômes connectées, ou Poe |
|
Dimension |
116 mm (w) × 114,5 mm (h) × 53,1 mm (d) - dwp22l-us 87 mm (w) × 875 mm (h) × 53,1 mm (D) - DWP22L-UE |
|
Poids: 0,36 kg - DWP22L-US |
Poids: 0,36 kg - DWP22L-US 0,28 kg - DWP22L-UE |

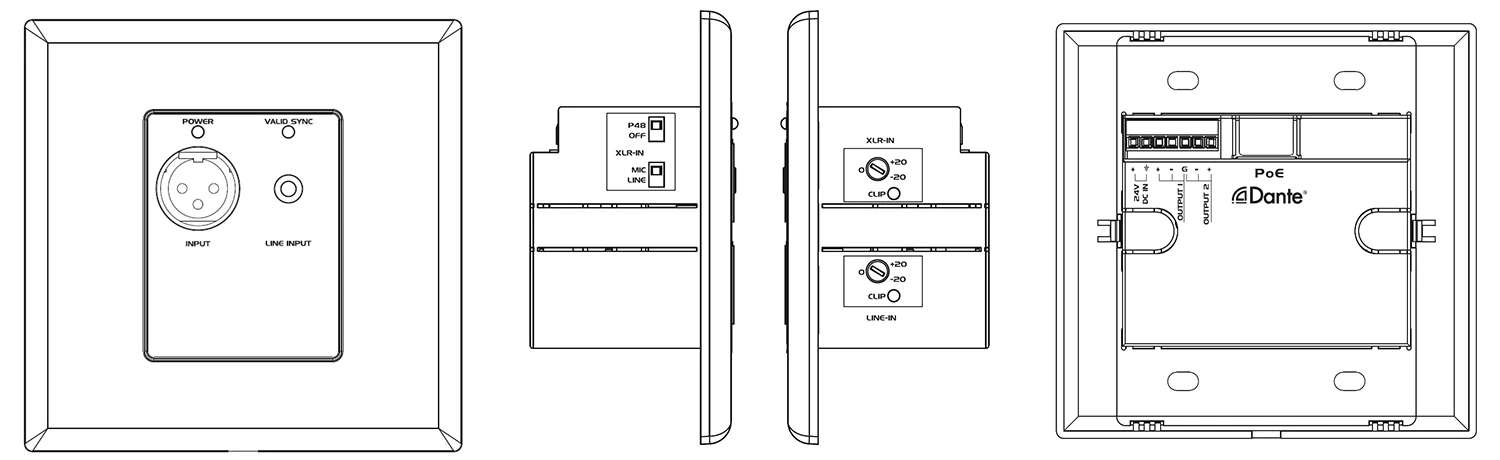

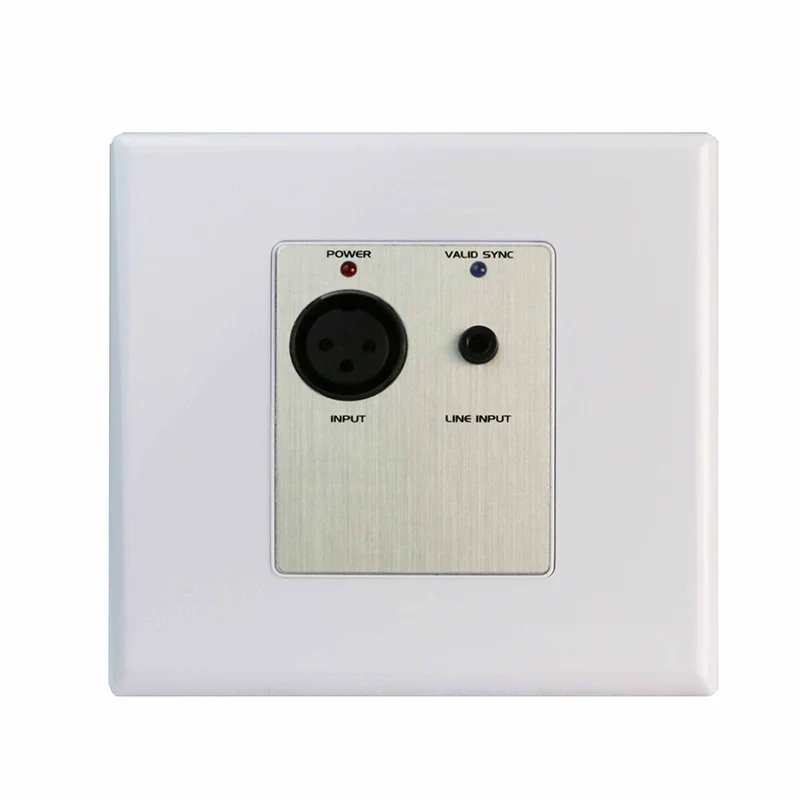

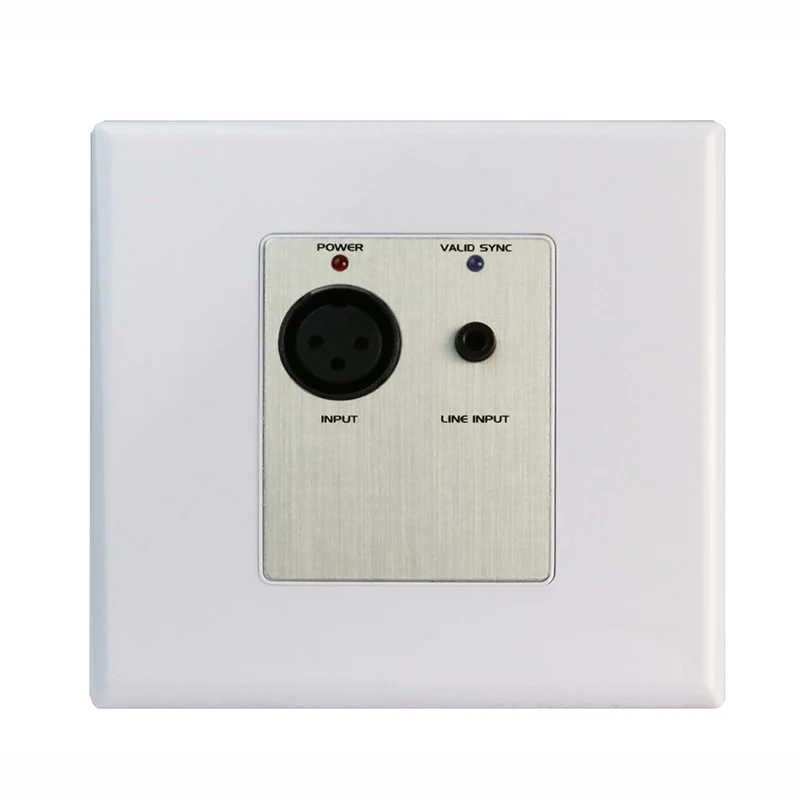

1. Entrée xlr, acceptez le micro ou le signal audio de ligne.
2. Entrée de mini-prise de 3,5 mm, accepte le signal audio de ligne.
3. Indicateur LED d'alimentation.
4. Sync LED indique l'état du réseau Dante
5. Sélecteur d'entrée XLR
Ligne: accepte la source de ligne équilibrée ou déséquilibrée.
MIC: accepte le signal du microphone dynamique ou condenseur.
P48V: fournit une puissance fantôme 48 V lors de la connexion du microphone du condenseur.
6. Contrôle du gain d'entrée: Ajustez le niveau de gain du signal d'entrée sur chaque canal d'entrée.
7. Clip de signal LED sur chaque canal d'entrée.

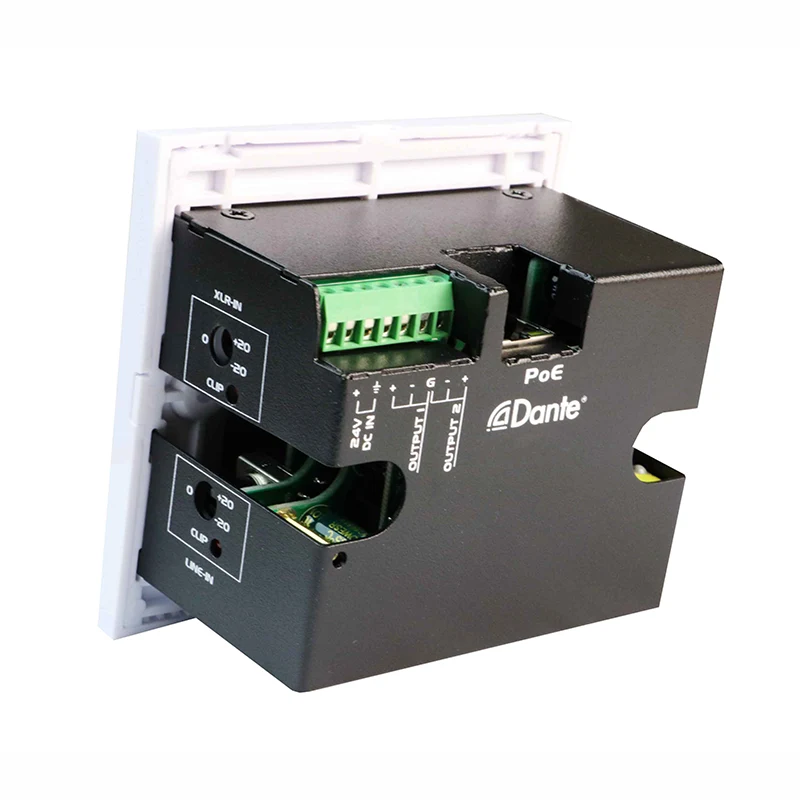

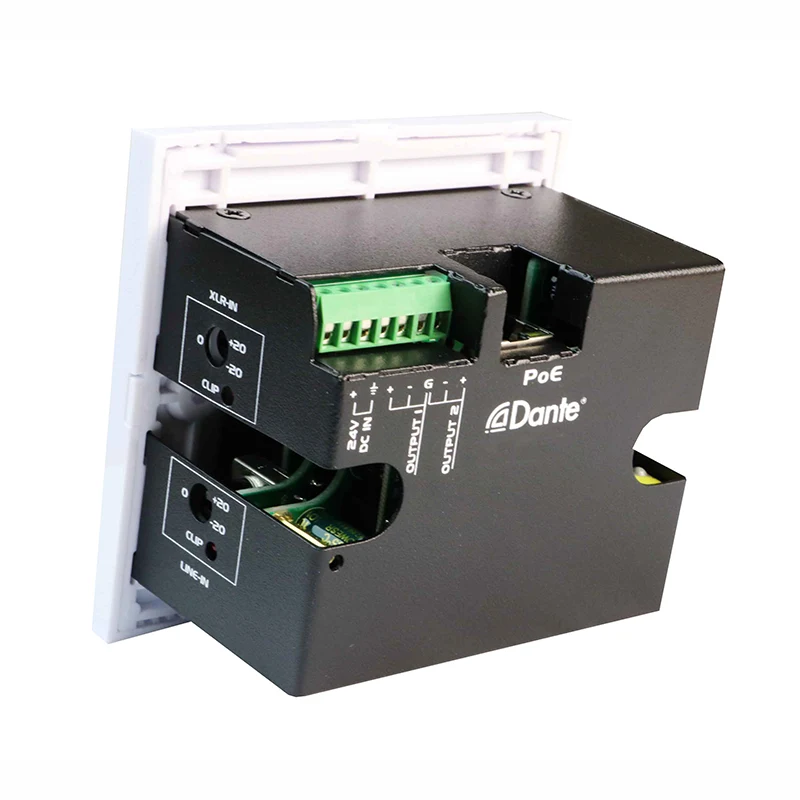

8. Terminal Euro Sorties: convertit deux canaux Dante en sorties de ligne analogique.
9. Port RJ45: Utilisation du câble Cat5 pour se connecter au réseau Dante.
Remarque: Lors de l'utilisation du commutateur de réseau compatible POE, DWP22L pourrait être alimenté et le fonctionnement de PoE.
10. Power: Connectez DC 24V à 2p Terminal Block ou Jack d'entrée CC.
Remarque: Si DC 24V et PoE sont tous deux présents à DWP22L, l'unité fonctionnera à partir de DC 24V. Et lorsque DC 24V a été supprimé, l'alimentation passera automatiquement à PoE Power.
Le panneau d'interface de sortie de l'interface 2CH Dante 2 micro / lignes x 2 sorties est parfait pour les applications audio professionnelles, telles que les salles de conférence, les configurations de son en direct, les studios de diffusion et les systèmes AV installés, où une conversion fiable Dante à analogue et analogique-dante est requise dans un facteur de forme compact sans rack. Sa conception murale permet une intégration propre et efficace dans divers environnements tout en conservant des performances audio de haute qualité.
