Micro d'interface dante

Le DWP22X est un panneau d'interface Dante haute performance qui convertit de manière transparente deux canaux Dante en sorties audio analogiques et deux entrées audio analogiques au réseau Dante. Le modèle DWP22X-UA est conçu pour les boîtes arrière à double gang de style américain, tandis que le DWP22X-UE est adapté aux boîtes à dos de montage européennes.

Pour configurer, connectez simplement le port RJ45 à un commutateur Ethernet à l'aide d'un câble Cat5, puis utilisez Dante Controller pour acheminer les signaux de faible latence vers et depuis d'autres appareils sur le même réseau Dante. Cela garantit une transmission audio efficace et fiable sur votre réseau.

Panneau d'interface Dante Mic / ligne 2 Entrées x 2 sorties Caractéristiques principales:

• Fournit une interface Dante pour deux entrées / sorties

• Deux canaux audio XLR micro ou ligne standard se convertissent en réseau Dante

• Mic / ligne sélectionnable sur chaque entrée

• Gain micro / ligne réglable de -20 dB à + 20 dB pour chaque canal d'entrée

• puissance fantôme de 48 V commutable sur chaque entrée pour le microphone du condenseur

• Chaque Signal d'entrée audio / Clip LED sur le panneau avant

• Deux lignes de sortie audio équilibrées XLR de Dante Network

• Deux canaux de sortie sur le panneau arrière (correspondant à deux sorties XLR)

• Convertit à 24 bits haute résolution en numérique et numérique en analogique

• Les LED indiquent l'état de l'alimentation et de la synchronisation réseau sur le panneau avant

• Propulsé par une alimentation externe 24VDC ou un POE

• Fonctionnement normal avec POE Activer le commutateur réseau

Interface fhbavtec dante micro / ligne 2 entrées x 2 sorties Spécification

Panneau d'interface FHBAVTEC Dante Mic / ligne 2 Entrées x 2 Sorties opération

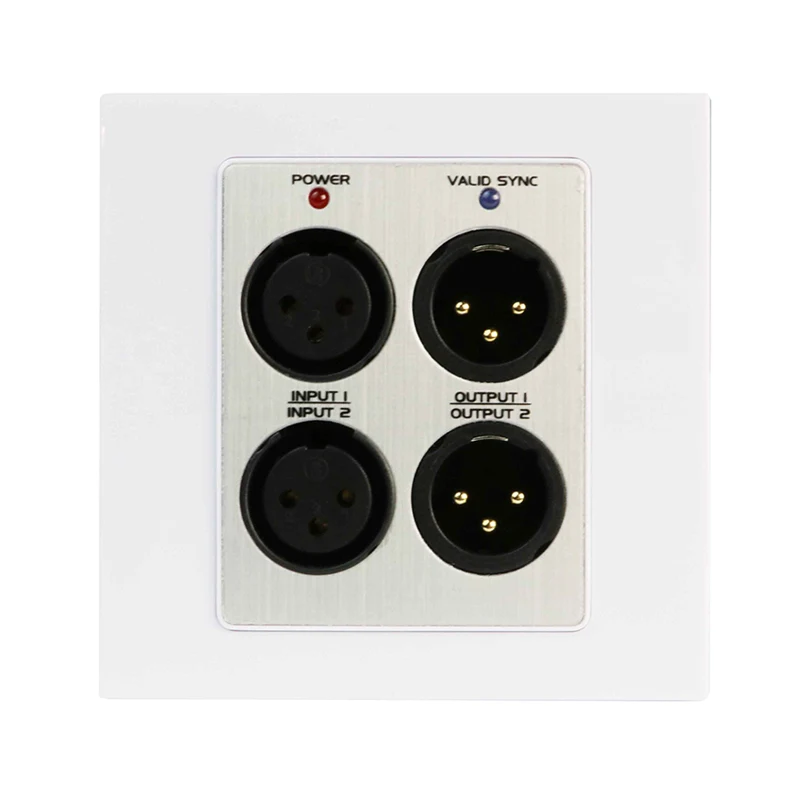

1. Deux entrées XLR, acceptez le micro ou le signal audio de la ligne.

2. Deux sorties XLR, sélectionnables pour le micro ou le signal audio de ligne.

3. Indicateur LED d'alimentation.

4. Sync LED indique l'état du réseau Dante.

5. Sélecteur d'entrée

Ligne: accepte la source de ligne équilibrée ou déséquilibrée.

MIC: accepte le signal du microphone dynamique ou condenseur.

48V: fournit une puissance fantôme 48 V lors de la connexion du microphone OnDenser.

6. Sélecteur de sortie: t Les sorties à la ligne ou au micro avec une plage de gain différente.

7. Contrôles de gain d'entrée: ajustez le niveau de gain du signal d'entrée sur le canal d'entrée ACH.

8. Clif de signal LED sur chaque canal d'entrée

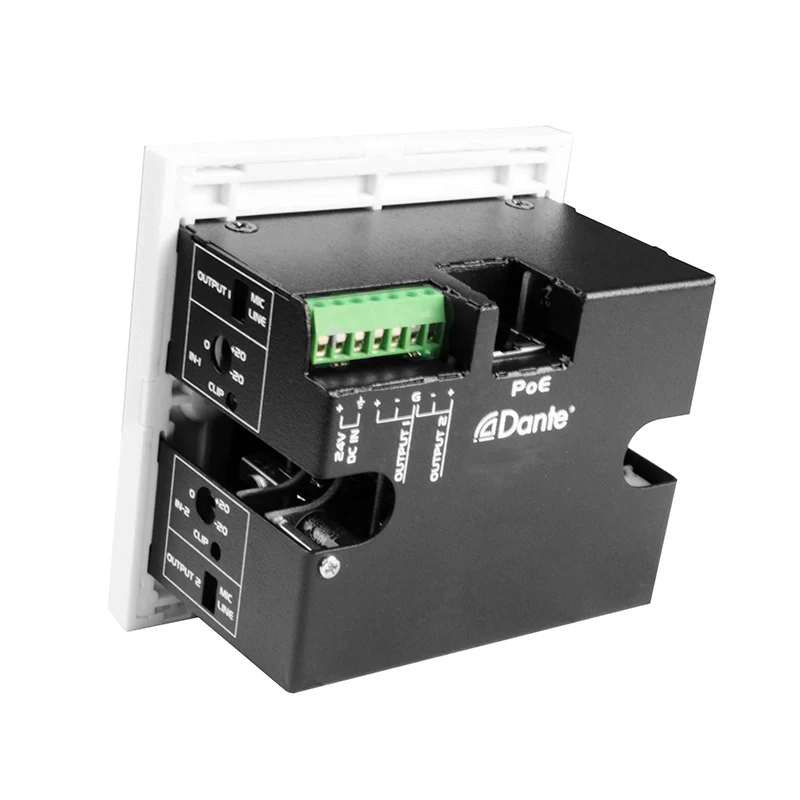

9. Terminal Euro Terminal:

Convertit deux canaux Dante en sorties de ligne analogique. Ces deux sorties sont parallèles aux sorties n panneau avant.

10.RJ45 PORT: Utilisation de CAT5 capable de se connecter au réseau Dante.

Remarque: Lors de l'utilisation du commutateur de réseau compatible POE, DWP22X pourrait être alimenté et le fonctionnement de PoE.

11. Power: Connectez DC 24V à 2p Terminal Block ou Jack d'entrée CC. Remarque: Si DC 24V et PoE sont tous deux présents à DWP22X, l'unité fonctionnera à partir de DC 24V. Et lorsque DC 24V a été supprimé, l'alimentation passera automatiquement à PoE Power.

Interface fhbavtec dante micro / ligne 2 entrées x 2 sorties application

Le panneau d'interface de sortie de l'interface 2CH Dante 2 micro / lignes x 2 sorties est parfait pour les applications audio professionnelles, telles que les salles de conférence, les configurations de son en direct, les studios de diffusion et les systèmes AV installés, où une conversion fiable Dante à analogue et analogique-dante est requise dans un facteur de forme compact sans rack. Sa conception murale permet une intégration propre et efficace dans divers environnements tout en conservant des performances audio de haute qualité.
