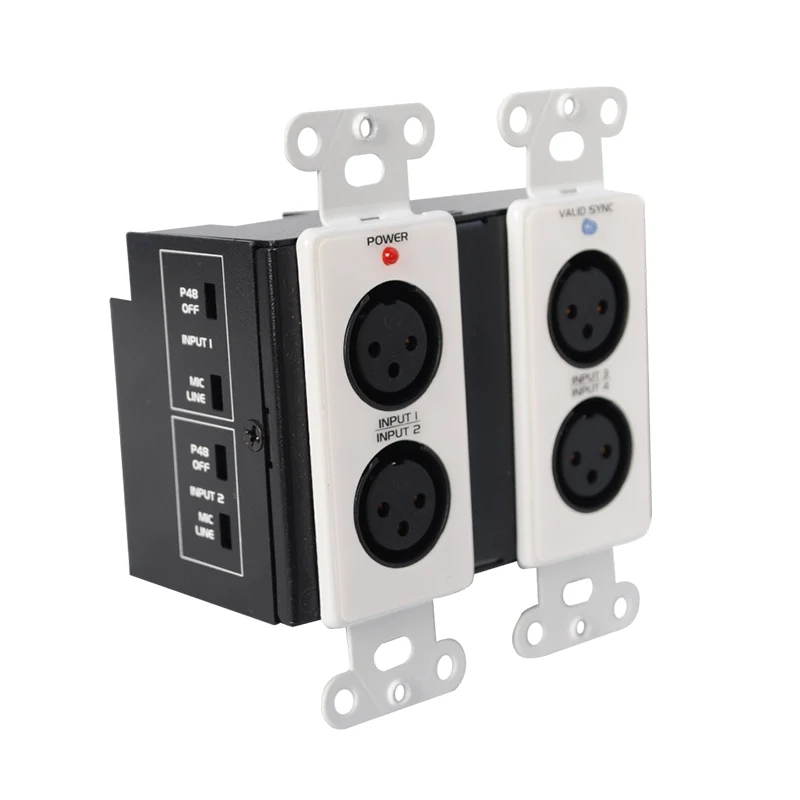

La Dante Interface 4 X Mic est une boîte d'interface Dante haute performance qui convertit de manière transparente deux canaux Dante en sorties audio analogiques et quatre entrées audio analogiques au réseau Dante. Conçu pour s'adapter à une boîte arrière à double gang de style américain, il offre une installation et une intégration faciles.
Cette interface Dante connecte également simplement le port RJ45 à un commutateur Ethernet à l'aide d'un câble Cat5 standard, puis utilisez «Dante Controller» pour acheminer les signaux de faible latence vers et depuis d'autres appareils sur le même réseau Dante. Cela garantit une transmission audio efficace et fiable sur votre configuration.
Nous pouvons également fournir une solution audio Dante en série, telle que Dante DSP, Dante Interface, Dante Microphone, haut-parleur Dante.
1. Support des entrées XLR à quatre micro / ligne sur le panneau avant
2. convertit les signaux audio micro ou ligne au réseau Dante
3.MIC ou Ligne est sélectionnable pour chaque entrée XLR
4.Switchable 48V Phantom Power pour chaque entrée Mic XLR
5. Gain de micro / ligne indicable de -20 dB à + 20 dB pour chaque entrée XLR
6.two Signal Audio Sorties du réseau Dante sur le panneau arrière
7. Sorties de signal écugées ou déséquilibrées
8. Résolution haute 24 bits pour DAC et ADC
9.leds indique l'état de l'alimentation et de la synchronisation réseau sur le panneau avant
10.Power sur Ethernet (POE) ou l'alimentation 24VDC
11.Répage de la haute qualité du préamplificateur pour les microphones
12.Pesceau audio excellant avec un faible bruit
|
Mic / Ligne Entrée au réseau Dante |
|
|
Saisir: |
Xlr (femelle) x 4 |
|
Gamme |
-20 ~ +20 |
|
Impédance d'entrée |
> 2,5 k_ (mic); > 5 k_ (ligne) |
|
Puissance fantôme |
48 VDC, commutable |
|
Réponse en fréquence |
20 Hz à 20 kHz (± 0,5 dB) |
|
THD + N |
<0,1% |
|
Bruit inférieur à +4 dbu |
<-70 dB |
|
Cmrr |
> 65 dB (50 Hz à 120 Hz) |
|
Dante Network to Line Sorties |
|
|
Sorties |
2, Bloc de borne équilibré / déséquilibré et détachable |
|
Niveau de sortie |
+4 dbu (nominal) équilibré; -10 dbv (nominal) déséquilibré, sélectionnable |
|
Tension de sortie |
+ 20DBU (@ 0 dB Gain) |
|
Impédance de sortie |
150_Balancé; 75_ |
|
Réponse en fréquence |
20 Hz à 20 kHz (± 0,5 dB) |
|
THD + N |
<0,1% |
|
Bruit |
<-80 dB |
|
Diaphonie |
<85 dB (20 Hz à 20 kHz |
|
Canal Dante |
|
|
Émetteurs / récepteurs |
2/2 |
|
Taux de transmission |
100 Mbps |
|
Résolution |
16/24/32 bits |
|
Taux d'échantillonnage |
44,1 kHz, 48 kHz. |
|
Interface Dante |
RJ45 Jack |
|
Connexions d'alimentation |
2 broches Euro Terminal |
|
Exigence de puissance |
24 VDC @ 180 mA plus des charges fantômes connectées, ou Poe |
|
Dimension |
116 mm (w) × 114,5 mm (h) × 53,1 mm (d) |
|
Poids: 0,36 kg - DWP22L-US |
370g |

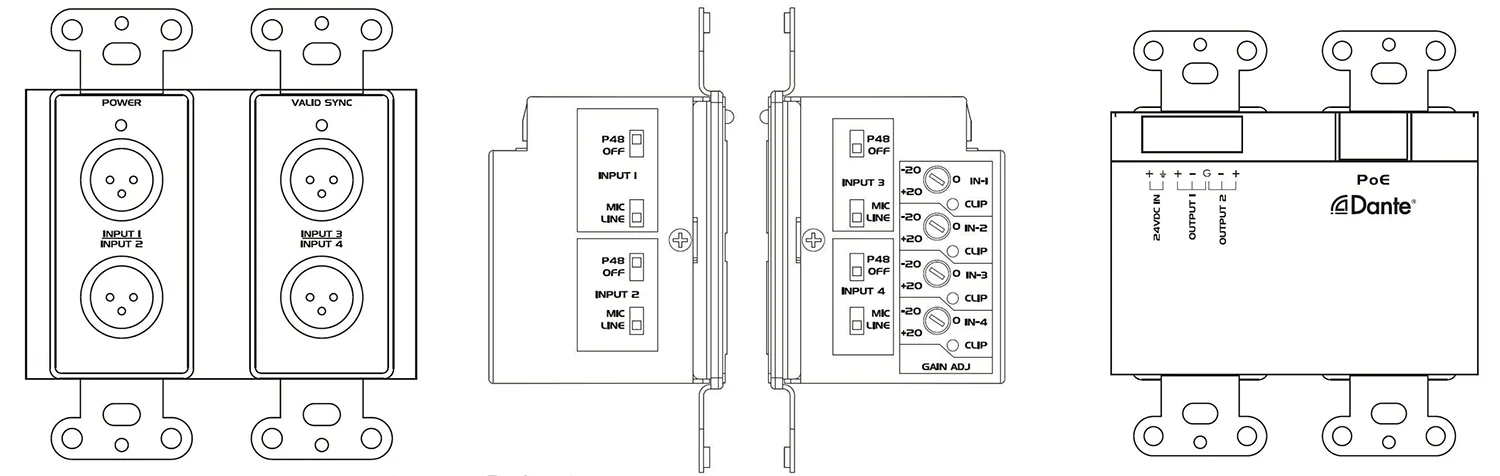

1. Entrées XLR, acceptez le micro ou le signal audio de ligne.
2. Indicateur LED d'alimentation.
3. Sync LED indique l'état du réseau Dante.
4. Sélecteur d'entrée XLR
Ligne: accepte la source de ligne équilibrée ou déséquilibrée.
MIC: accepte le signal du microphone dynamique ou condenseur.
P48V: fournit une puissance fantôme 48 V lors de la connexion du microphone du condenseur.
5. Contrôles de gain d'entrée: ajustez le niveau de gain du signal d'entrée sur chaque canal d'entrée.
6. Clip de signal LED sur chaque canal d'entrée
7. Terminal Euro Sorties: convertit deux canaux Dante en sorties de ligne analogique.
8. Port RJ45: Utilisation du câble Cat5 pour se connecter au réseau Dante.
Remarque: Lors de l'utilisation du commutateur de réseau compatible POE, DWP42L pourrait être alimenté et le fonctionnement de PoE.
9. Power: Connectez DC 24V à 2p Terminal Block ou Jack d'entrée DC.
Remarque: Si DC 24V et POE sont tous deux présents à DWP42L, l'unité fonctionnera à partir de DC 24V. Et lorsque DC 24V a été supprimé, l'alimentation passera automatiquement à PoE Power.
L'interface Dante (4 entrées micro / ligne, 2 sorties de ligne x) est une solution de mise en réseau audio polyvalente conçue pour l'intégration transparente dans les configurations audio professionnelles. Il permet une conversion bidirectionnelle entre l'analogue et le Dante Digital Audio, les pls se réfèrent ci-dessous
1. Production en direct et événement
Connectez des microphones, des instruments ou des sources au niveau de la ligne (par exemple, des mélangeurs, des dispositifs de lecture) à un réseau Dante pour une distribution de faible latence sur plusieurs étapes ou zones.
Envoyez l'audio traité à partir d'un mélangeur compatible Dante vers des amplificateurs analogiques, des moniteurs ou des dispositifs d'enregistrement.
2. Conférence et des systèmes
Intégrez des microphones analogiques (par exemple, MICS de podium, micros de panneau) dans un système de conférence à base de Dante pour un routage et un traitement flexibles.
Sortie Dante Audio Feeds avec des haut-parleurs analogiques ou des amplificateurs hérités dans les salles de réunion, les auditoriums ou les salles de conférence.
3. Studios de diffusion et d'enregistrement
Numérisez les sources analogiques (micros, instruments, équipement hors-bord) et les transmettre sur Dante pour l'enregistrement, le streaming ou la diffusion.
Envoyez des flux Dante (par exemple, des sorties DAW, des signaux d'interphone) à des moniteurs analogiques, en casque ou en équipement de traitement.
4. House of Worship & Performance LIEUX
Capturez des micros, des instruments ou des mots parlés et les distribuer via Dante aux mélangeurs FOH, aux systèmes d'enregistrement ou aux flux en direct.
Rouvre les pistes de lecture Dante ou les annonces sur les haut-parleurs de zone analogique ou les lignes de retard.
5. Sound et hospitalité installés
Connectez des systèmes de musique de fond (BGM), des micros de pagination ou des sources analogiques à un réseau Dante pour un contrôle centralisé.
Audio en réseau de sortie (par exemple, flux de programme, alertes d'urgence) sur les amplificateurs analogiques dans les hôtels, les restaurants ou les espaces de vente au détail.
Intégration Dante Plug-and-Play - Aucun pilote supplémentaire requis.
Latence ultra-bas - idéal pour les applications en temps réel.
Routage évolutif et flexible - Gérez l'audio via le contrôleur Dante.
Compact et rack-montable - s'adapte à des boîtes arrière à double gang standard.
