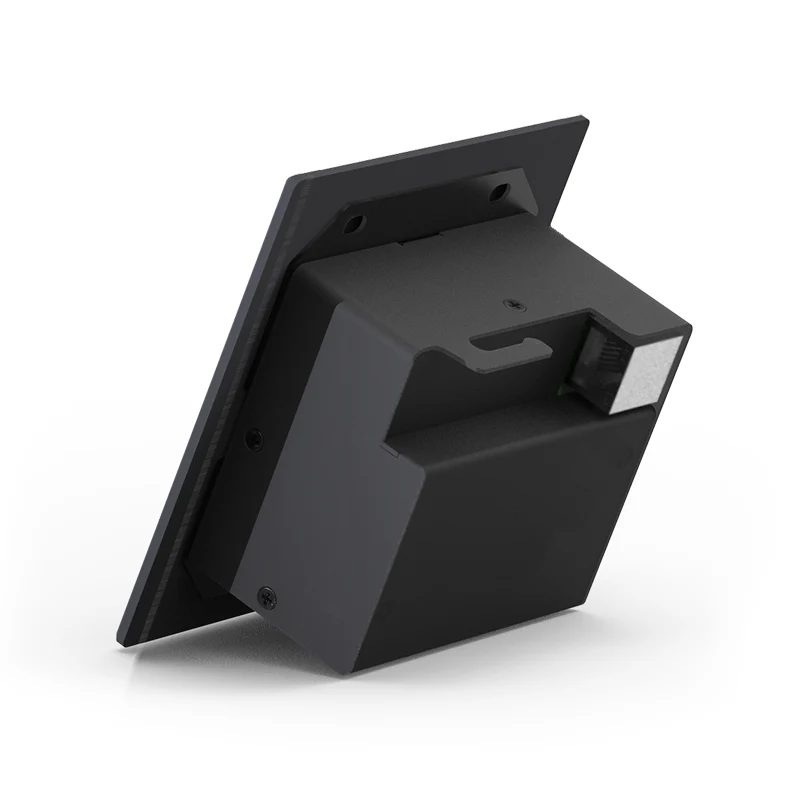

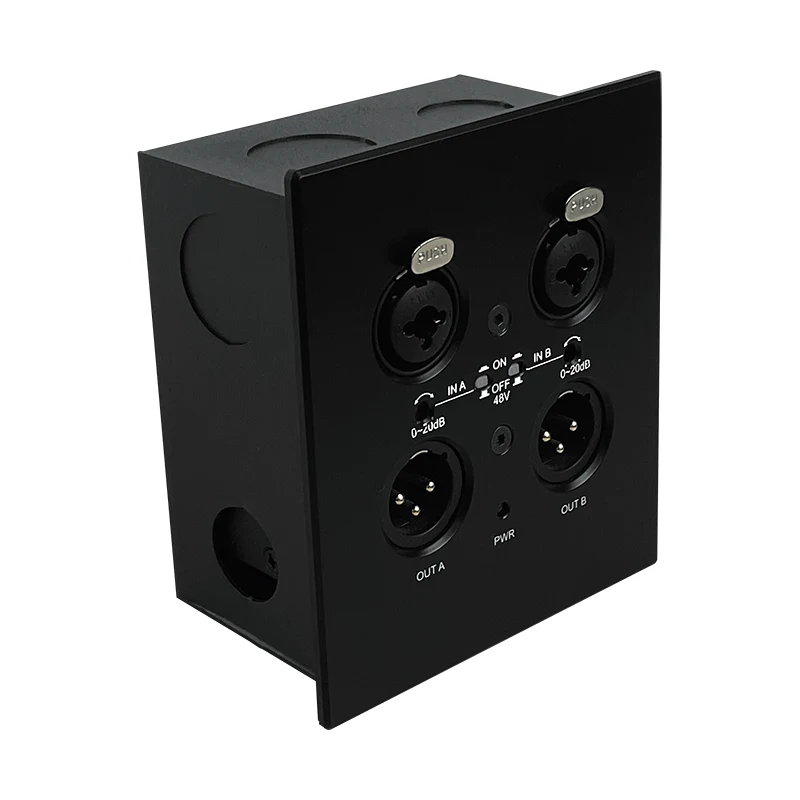

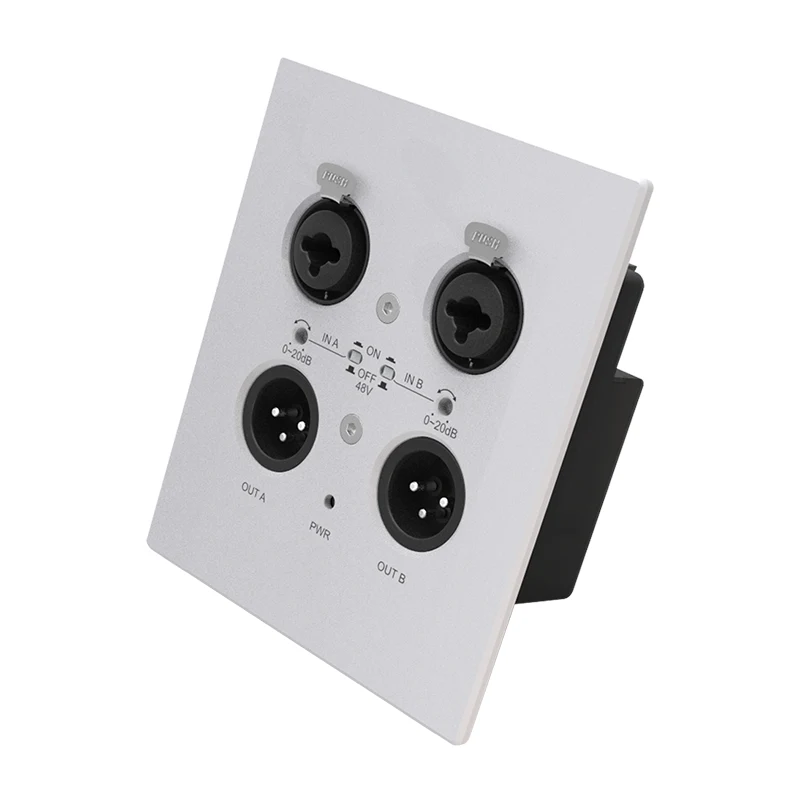

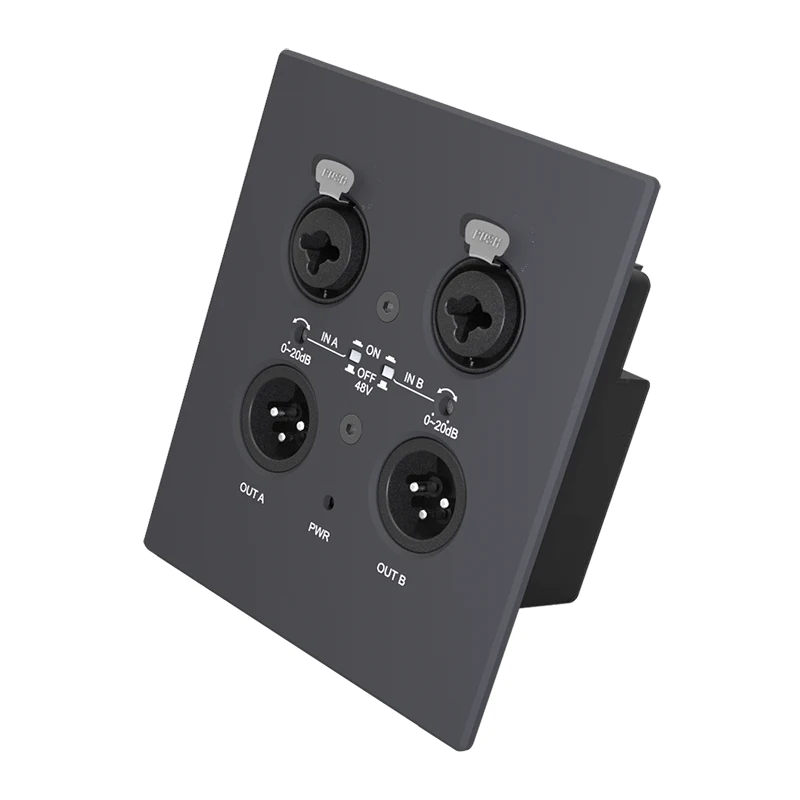

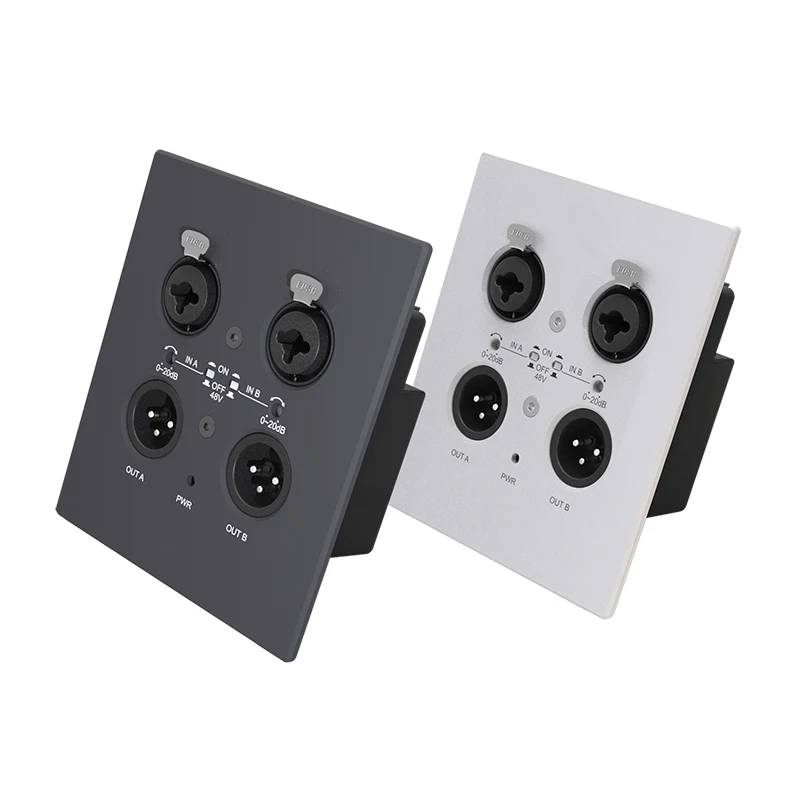

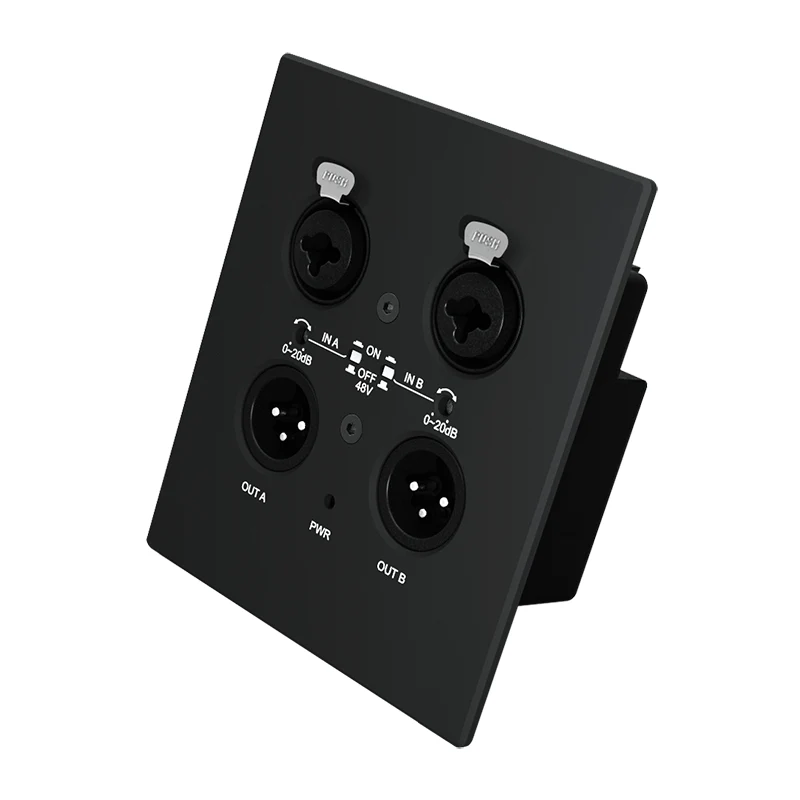

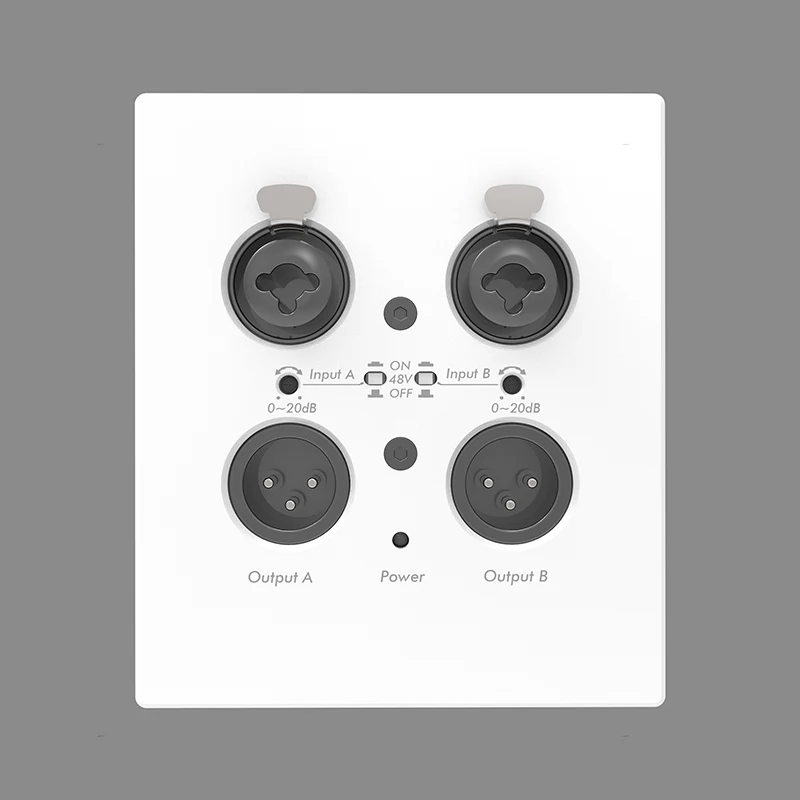

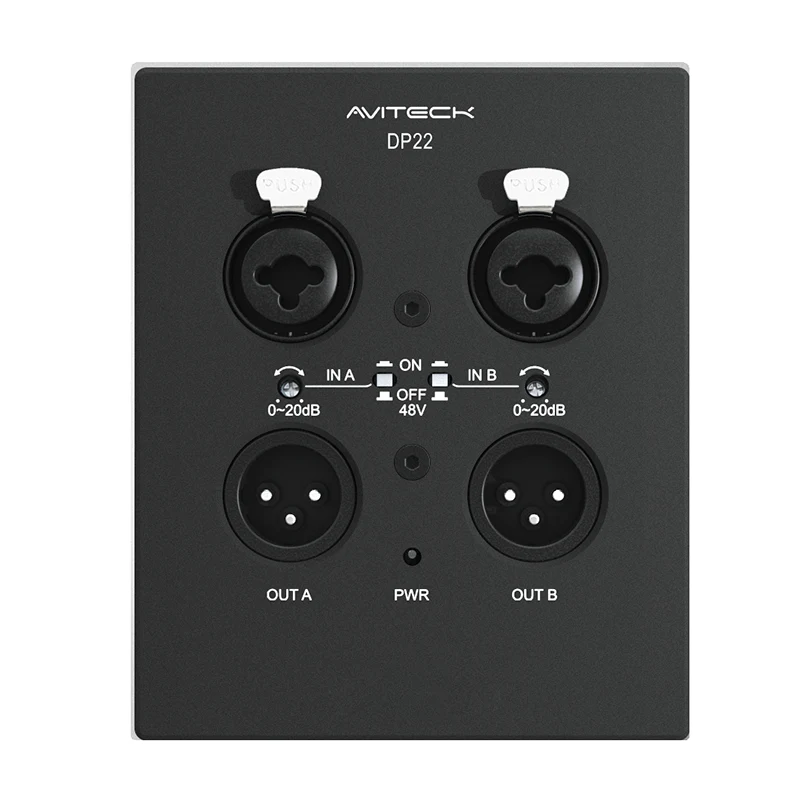

La plaque murale Dante 2CH sert de pont entre les signaux d'entrée et de sortie analogiques et les canaux Dante, nécessitant une alimentation réseau Power over Ethernet (PoE) pour son fonctionnement. Plus précisément, le modèle DP22 prend en charge l'intégration de deux ensembles de signaux d'E/S analogiques symétriques dans un système Dante via un réseau local (LAN).

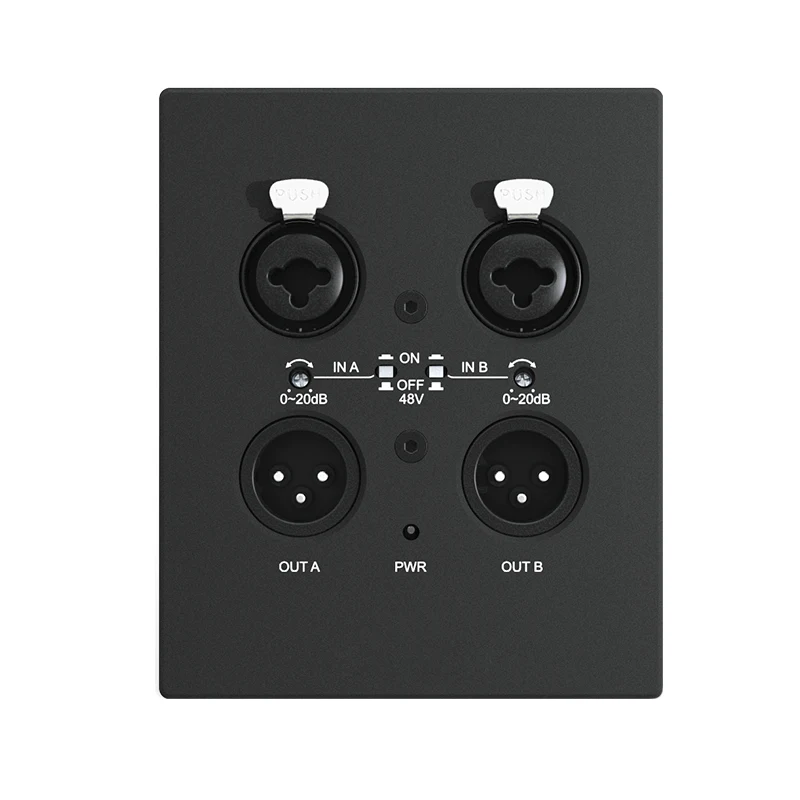

L'interface d'entrée du DP22 est dotée d'un connecteur XLR combiné (deux en un), qui offre deux fonctionnalités clés : un commutateur d'alimentation fantôme et un réglage du gain pour le signal d'entrée. L'alimentation fantôme est essentielle pour alimenter les microphones à condensateur et autres appareils actifs dans les systèmes audio. La fonction de réglage du gain permet aux utilisateurs d'affiner le niveau du signal d'entrée, garantissant des performances et une qualité audio optimales.
Côté sortie, le DP22 utilise un connecteur XLR 3 broches standard pour fournir un signal analogique symétrique. Les signaux symétriques sont moins sensibles aux interférences et au bruit, ce qui les rend idéaux pour la transmission audio longue distance. Cela rend le DP22 adapté à une large gamme d'applications audio, notamment le son en direct, l'enregistrement en studio et la diffusion.
En résumé, le DP22 est un produit polyvalent et fiable qui facilite l'intégration transparente des signaux audio analogiques dans les réseaux audio basés sur Dante. Sa prise en charge du PoE, des signaux d'E/S symétriques et des interfaces d'entrée et de sortie complètes en font un excellent choix pour les professionnels de l'industrie audio.
|
Numéro de modèle. |
DP22 |
|
Nom du produit |
2CH Plaque murale Dante |
|
Taux d'échantillonnage |
48KHz |
|
Alimentation fantôme |
48V |
|
Réponse en fréquence |
20-20K Hz, ±0,5dB |
|
THD+N |
≦0,005 % à 4 dBu |
|
Impédance d'entrée (symétrique) |
20kΩ |
|
Impédance de sortie (symétrique) |
100Ω |
|
Isolation des canaux |
100 dB à 1 kHz |
|
Rejet en mode commun |
80 dB à 80 Hz |
|
Entrée de ligne maximale |
20dBu |
|
Sortie ligne maximale |
11dBu |
|
Plancher de bruit |
-90dBu |
|
Alimentation électrique fonctionnelle |
Alimentation PoE |
|
Température de fonctionnement |
'-10-50℃ |
|
MIC\LINE, prise en charge des entrées/sorties |
√ |
|
Taille |
87*97*46(mm) |
|
Poids net |
0,6 kg |
|
Poids brut |
0,8 kg |
1) Capacité double canal :
La plaque murale 2CH Dante prend en charge deux canaux de transmission audio, permettant le traitement simultané de deux signaux audio séparés. Cela le rend adapté aux applications nécessitant un son multicanal, telles que les conférences, les performances en direct et les enregistrements en studio.
2) Conversion analogique vers Dante :
L'appareil fournit une connexion de signal entre les signaux d'entrée et de sortie analogiques et les canaux Dante. Cela permet aux équipements audio analogiques d'être intégrés de manière transparente aux réseaux audio basés sur Dante, permettant ainsi la distribution et le traitement audio numérique.
3) Alimentation PoE :
La plaque murale Dante 2CH nécessite une alimentation réseau Power over Ethernet (PoE). Cela élimine le besoin de câbles d'alimentation séparés, simplifiant ainsi l'installation et réduisant l'encombrement. PoE fournit également une source d’alimentation fiable et cohérente pour l’appareil.
4) Signaux d'E/S équilibrés :
Les interfaces d'entrée et de sortie de la plaque murale 2CH Dante prennent en charge les signaux audio symétriques. Les signaux symétriques sont moins sensibles aux interférences et au bruit, garantissant une transmission audio de haute qualité sur de longues distances.
5) Interface d'entrée XLR deux en un :
L'interface d'entrée comprend un connecteur XLR combiné (deux en un) qui fournit des fonctionnalités de commutateur d'alimentation fantôme et de réglage du gain. L'alimentation fantôme est essentielle pour alimenter les microphones à condensateur et autres appareils audio actifs. La fonction de réglage du gain permet aux utilisateurs d'affiner le niveau du signal d'entrée, garantissant des performances audio optimales.
6) Interface de sortie XLR standard à 3 broches :
L'interface de sortie utilise un connecteur XLR standard à 3 broches pour fournir des signaux analogiques symétriques. Cela garantit la compatibilité avec une large gamme d’équipements et de systèmes audio.
7) Conception compacte et durable :
La plaque murale 2CH Dante est conçue pour être compacte et durable, ce qui la rend adaptée à une installation dans une variété d'environnements. Sa construction robuste garantit fiabilité et performances durables.
8) Facilité d'installation et d'utilisation :
L'appareil est conçu pour une installation et une utilisation faciles. Il peut être monté sur un mur ou sur un rack, et son interface intuitive le rend facile à configurer et à utiliser.
La plaque murale 2CH Dante est un dispositif d'interface audio spécialisé qui offre une gamme de fonctionnalités le rendant adapté à diverses applications audio. Voici quelques scénarios d'utilisation typiques de la plaque murale 2CH Dante :
1) Salles de conférence :
Dans les salles de conférence, la plaque murale 2CH Dante peut être utilisée pour connecter des microphones analogiques et d'autres équipements audio à un réseau audio basé sur Dante. Cela permet une distribution et un traitement audio transparents, garantissant un son clair et de qualité professionnelle pour les réunions et les présentations.
2)Représentations en direct :
Pour les performances en direct, l'appareil peut être utilisé pour intégrer des signaux audio analogiques provenant d'instruments et de microphones dans un réseau Dante. Cela permet le traitement et la distribution audio numérique, offrant ainsi un renforcement sonore et un suivi de haute qualité aux artistes et au public.
3)Enregistrements en studio :
Dans les studios d'enregistrement, la plaque murale 2CH Dante peut être utilisée pour connecter des sources audio analogiques à une station de travail audio numérique (DAW) basée sur Dante. Cela permet l'enregistrement numérique, l'édition et le mixage de signaux audio analogiques, offrant ainsi une flexibilité et un traitement audio de haute qualité.
4) Studios de diffusion et de production :
L'appareil peut être utilisé dans les studios de diffusion et de production pour connecter des équipements audio analogiques aux réseaux Dante. Cela permet la distribution et le traitement audio numérique pour les émissions de radio et de télévision, ainsi que la post-production audio pour le cinéma et la télévision.
5)Installations éducatives :
Dans les établissements d'enseignement, la plaque murale 2CH Dante peut être utilisée pour connecter des équipements audio dans les salles de classe, les amphithéâtres et les espaces de représentation. Cela permet une distribution et un traitement audio transparents, améliorant ainsi l’expérience d’apprentissage des étudiants et des enseignants.
6）Lieux de culte :
L'appareil peut être utilisé dans les lieux de culte pour connecter des signaux audio analogiques provenant de microphones, d'orgues et d'autres instruments à un réseau Dante. Cela permet le traitement et la distribution audio numérique, fournissant un renforcement sonore clair et puissant pour les services et événements religieux.
7）Installations d'entreprise et gouvernementales :
Dans les installations d'entreprise et gouvernementales, la plaque murale 2CH Dante peut être utilisée pour connecter des équipements audio dans les salles de réunion, les centres de conférence et d'autres espaces. Cela permet une distribution et un traitement audio transparents, garantissant une communication et une collaboration claires entre le personnel et les visiteurs.
