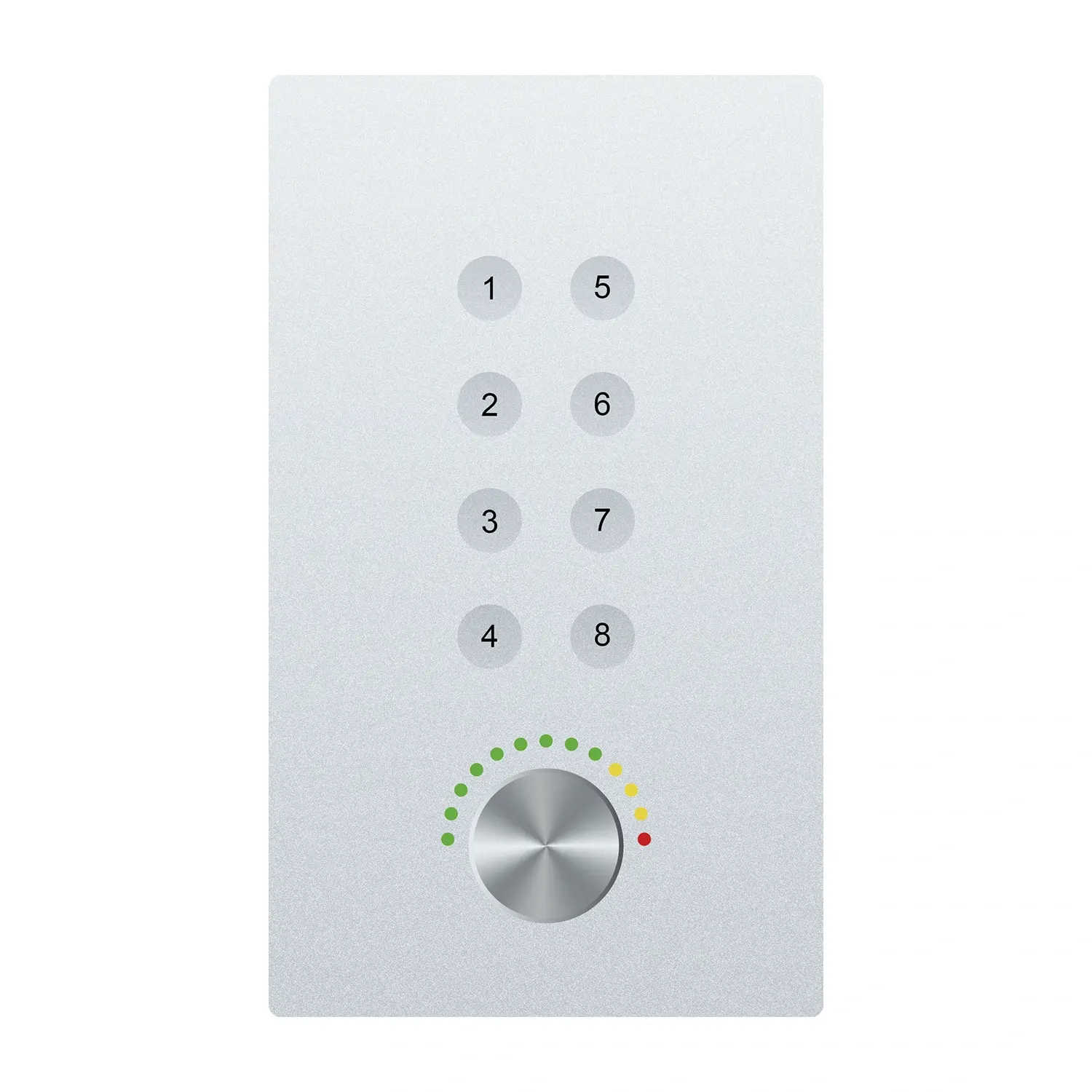

Le panneau de commande DSP NCP-01 est le panneau de commande pour MU DSP.

Le nombre de clés n'est pas inférieur à 8, pas moins d'un bouton;

Fonction Prise en charge définie par l'utilisateur;

Adopter le protocole de communication UDP;

Alimentation POE;

Compatible avec MU DSP et la même marque.

Paramètres du panneau de configuration DSP:

Panneau de commande DSP

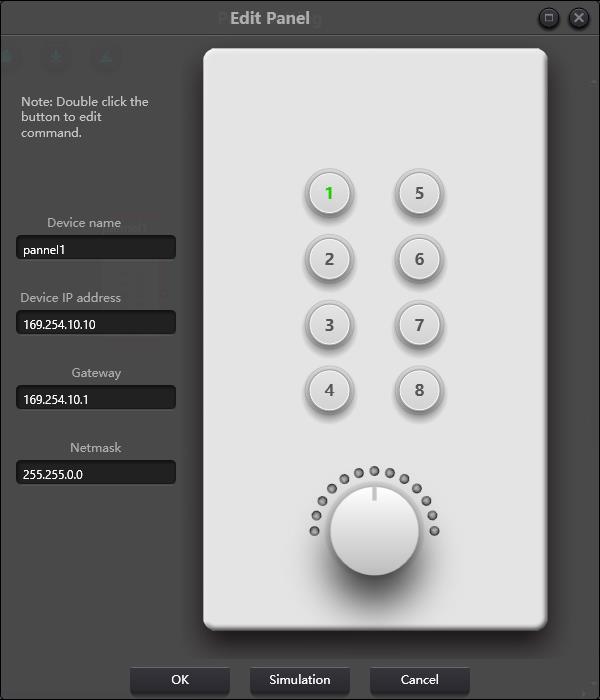

Il y a 8 touches et un bouton sur le panneau clé. Le bouton est utilisé pour ajuster les gains et 8 touches peuvent être utilisées pour réaliser différentes fonctions par programmation. Il existe quatre types de fonctions clés, notamment le réglage du volume, la muette, le préréglage et la commande. Faites glisser un élément dans la zone de fonction vers la clé nommée pour terminer la programmation de la clé.

De même, après avoir terminé toutes les programmes, les utilisateurs peuvent utiliser le bouton d'émulation pour vérifier si la configuration est correcte.

Instructions pour les indicateurs de fonctionnement du panneau

1. L'indicateur de clé reste allumé, ce qui indique que la touche est configurée avec la fonction de la mute.

2. L'indicateur de clé continue de clignoter, ce qui indique que la touche est configurée avec la fonction de gain. Le bouton configuré utilise et ajuste également le gain du canal. 13 indicateurs autour du bouton indiquent des gains.  Ils sont sur ou éteints avec la taille du gain. Les 13 indicateurs désactivés indiquent un gain de -72 dB tandis que tout indique un gain de 12 dB.

3. Un flash soudain se produit lorsque vous appuyez sur l'indicateur de la touche indique que la touche est configurée avec la fonction préréglante ou de commande.

Fonction de commande: les données de commande proviennent de la commande de contrôle central. Veuillez vous référer à la section 5.
