Processeur de signal numérique à 8 canaux

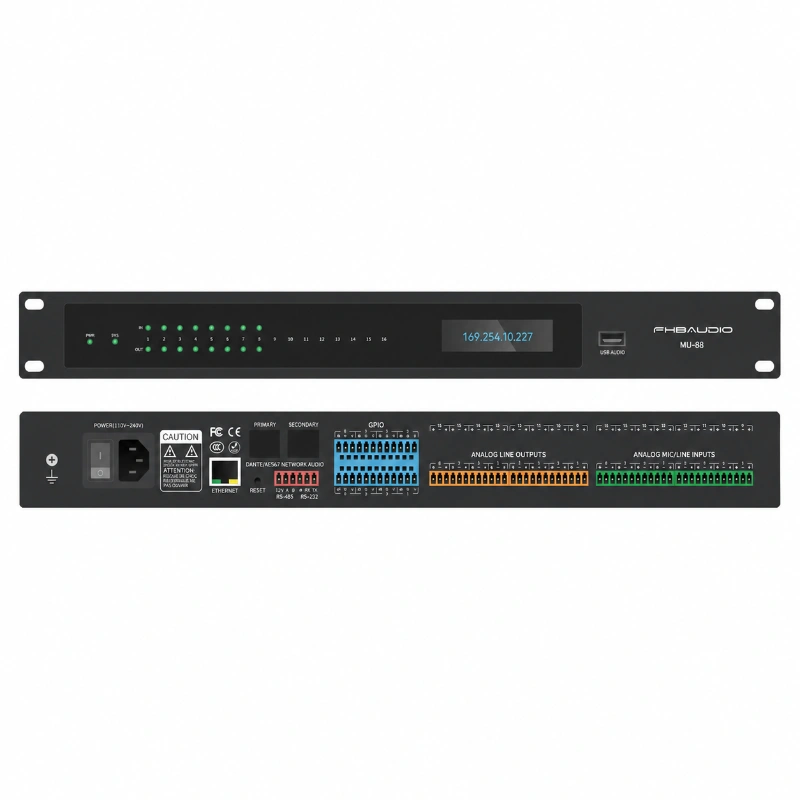

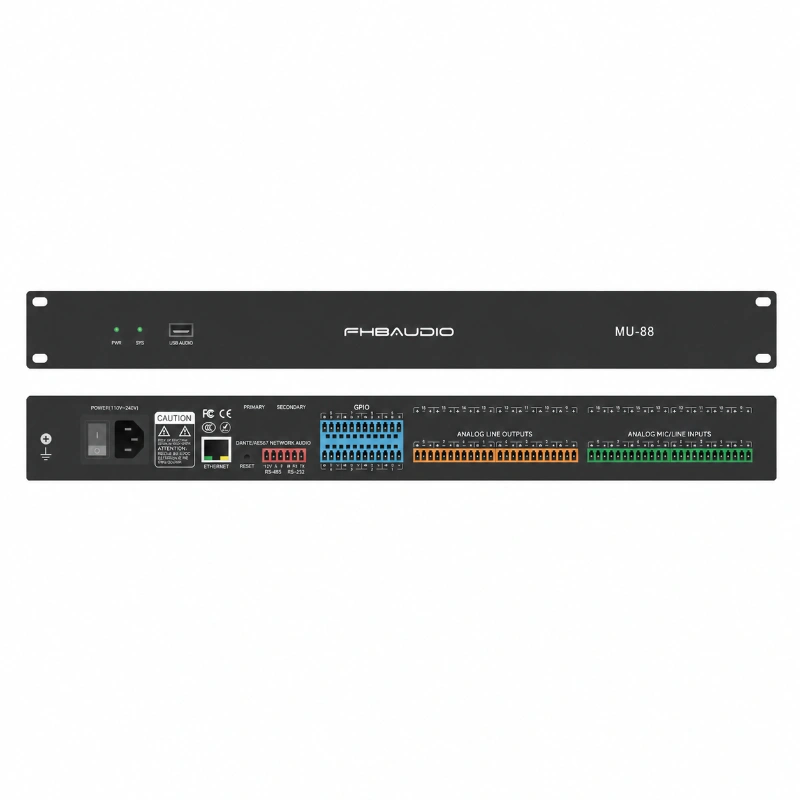

Le processeur de signal numérique à 8 canaux MU88 est un processeur de signal numérique professionnel conçu pour les systèmes audio commerciaux qui nécessitent un mixage précis, un contrôle de l'écho et du feedback, ainsi qu'une gestion audio basée sur le réseau dans une seule unité d'espace rack. Alimenté par un moteur DSP ADI SHARC 21489, il traite 8 entrées analogiques et 8 sorties analogiques avec annulation d'écho acoustique de type bus, suppression de larsen sur canal indépendant et mixage automatique avec partage de gain. Une carte son USB intégrée permet une connexion directe à un PC pour la lecture de musique, l'enregistrement et les plateformes de conférence logicielle telles que Zoom et Tencent Meeting. Conçu pour les intégrateurs et les consultants audiovisuels, le MU88 simplifie la conception de systèmes dans les salles de conférence, les salles de classe et les lieux polyvalents en consolidant l'annulation d'écho, le mixage et le routage audio dans un processeur contrôlable de manière centralisée, réduisant ainsi l'espace rack et le temps d'installation tout en améliorant la fiabilité au quotidien pour les utilisateurs finaux.

Le MU88 appartient à la série de processeurs de signal numérique compatibles Dante de FHB Audio, destinée aux intégrateurs qui ont besoin d'un traitement audio fiable avec contrôle et surveillance basés sur le réseau. À la base, l'unité fonctionne sur un processeur ADI SHARC 21489 fonctionnant à 450 MHz SIMD avec 400 MIPS / 1,6 GFLOPS de capacité de traitement, ce qui lui donne la marge nécessaire pour exécuter plusieurs fonctions DSP simultanément sans latence supplémentaire - le délai du système est maintenu en dessous de 3 ms.

Principe de fonctionnement :l'audio analogique entre via 8 canaux d'entrée symétriques, est converti et traité via les étapes de mixage, de filtrage et de dynamique du moteur DSP, puis acheminé vers 8 sorties analogiques symétriques. L'AEC de type bus (temps de queue de 512 ms, convergence de 60 dB/s, profondeur d'annulation de 60 dB) supprime l'écho des signaux de conférence, tandis que l'AFC à canal indépendant applique une suppression de larsen basée sur l'encoche avec jusqu'à 10 dB de gain supplémentaire avant larsen. La suppression du bruit ANS, un Ducker et la compensation du gain de bruit ANC nettoient davantage le chemin du signal, et le mixage automatique de partage de gain AMC avec un mélangeur de porte maintient automatiquement l'équilibre des salles multi-microphones.

Valeur fondamentale :le processeur de signal numérique à 8 canaux réduit le rack audio d'une salle à un seul processeur plutôt qu'à une pile de mélangeurs séparés, d'annuleurs d'écho et de suppresseurs de larsen, ce qui réduit à la fois les coûts d'installation et la maintenance à long terme. Sa prise en charge de contrôle central (RS232, RS485, UDP) et son GPIO à 8 voies permettent aux intégrateurs de relier le MU88 à des systèmes de contrôle tiers pour le démarrage et l'arrêt d'une salle en une seule touche.

Avantage du système :une application de contrôle PC Windows permet aux techniciens de modifier et de stocker plusieurs scènes (mode réunion, mode présentation ou mode événement) et comprend une fonction de verrouillage d'écran pour empêcher toute modification accidentelle d'un système en direct. Jusqu'à 30 appareils peuvent être gérés à partir d'une seule interface, et le MU88 prend en charge jusqu'à 8 appareils fonctionnant en ligne simultanément, ce qui le rend adapté aussi bien aux installations dans une seule pièce qu'aux déploiements multi-pièces plus importants gérés à partir d'un seul tableau de bord.

Positionnement des candidatures :le MU88 est particulièrement adapté aux salles de conférence, salles de formation, salles de classe et salles de conférence de taille moyenne qui nécessitent un renforcement vocal fiable, un mixage automatique et une télécommande sans la complexité d'un projet de programmation DSP entièrement personnalisé.

Paramètres du produit

Caractéristiques du produit

Moteur DSP hautes performances

Construit sur le processeur SIMD ADI SHARC 21489 à 450 MHz avec une capacité de traitement de 400 MIPS / 1,6 GFLOPS, le MU88 exécute le mixage, le filtrage et le traitement dynamique en parallèle tout en maintenant le délai du système inférieur à 3 ms, afin que les conférences en direct et le renforcement de la parole restent réactifs.

Carte son USB intégrée pour des conférences douces

Une carte son USB intégrée une entrée/une sortie se connecte directement à un ordinateur portable ou un PC, prenant en charge la lecture de musique, l'enregistrement et les plateformes de vidéoconférence logicielles telles que Zoom, Tencent Meeting et DingTalk sans aucun matériel d'interface audio supplémentaire.

Annulation de l'écho acoustique de type bus (AEC)

L'AEC de type bus avec un temps de queue de 512 ms, un taux de convergence de 60 dB/s et une amplitude d'annulation de 60 dB supprime l'écho sur tous les canaux actifs, gardant ainsi les participants distants à distance pendant les réunions hybrides et les appels vidéo.

Suppression des commentaires sur canaux indépendants (AFC)

L'AFC par canal utilise un algorithme de filtre coupe-bande pour supprimer indépendamment le Larsen sur chaque microphone, ajoutant jusqu'à 10 dB de gain utilisable avant le Larsen dans les salles ouvertes avec plusieurs microphones en direct.

Suppression du bruit et compensation du gain

La suppression du bruit ambiant ANS améliore le rapport signal/bruit jusqu'à 18 dB, tandis que le compensateur de gain de bruit Ducker et ANC intégré gère automatiquement le bruit de fond et les changements de gain pendant les périodes calmes ou bruyantes.

Mixage automatique avec partage de gain (AMC)

Le mixage automatique AMC avec un mélangeur de porte équilibre automatiquement plusieurs microphones ouverts, réduisant ainsi le besoin de réglage manuel du gain lors de réunions avec plusieurs intervenants actifs.

Contrôle centralisé flexible

Les modes de contrôle RS232, RS485 et UDP, ainsi que le GPIO à 8 voies, permettent l'intégration avec des systèmes de contrôle tiers pour l'alimentation à une touche, la commutation de signal et le contrôle environnemental dans une pièce ou une installation.

Logiciel de contrôle Windows basé sur des scènes

Un client Windows dédié permet aux techniciens de surveiller le processeur, de modifier et de rappeler des scènes telles que le mode réunion ou le mode événement, et de verrouiller l'écran pour éviter toute modification accidentelle, avec jusqu'à 30 appareils gérables à partir d'une seule interface.

Applications

Salles de conférence d'entreprise

Offrez un renforcement clair de la parole, un mixage automatique et des réunions hybrides sans écho pour les salles de conférence et les espaces de conférence de taille moyenne.

Salles de formation et salles de classe

Prend en charge les environnements de conférence et de formation multi-microphones avec partage automatique du gain et suppression du feedback pour une clarté vocale constante.

Salles polyvalentes

Gérez la commutation entre les scènes audio de présentation, de discussion et d’événement grâce à des profils de traitement rappelables et préconfigurés.

Installations distribuées/multi-pièces

Gérez jusqu'à 8 appareils en ligne et jusqu'à 30 unités à partir d'une seule interface de contrôle, simplifiant ainsi la surveillance des processeurs dans plusieurs pièces.
