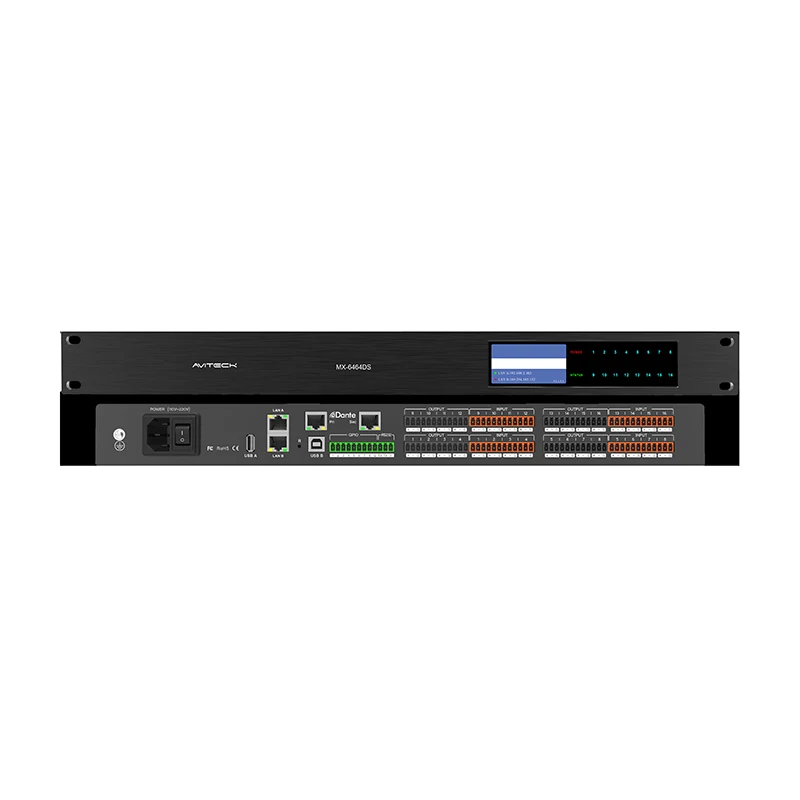

DSP 64 canaux Dante

Le processeur audio numérique Dante DSP 64 canaux est un produit de système de traitement et de contrôle audio librement concevable. Le panneau avant est livré avec un écran couleur haute définition, qui peut afficher l'état de fonctionnement actuel de l'appareil. Il adopte une technologie de traitement DSP avancée. Le système propose une variété de modules de traitement audio parmi lesquels choisir. L'architecture logicielle ouverte peut résoudre divers problèmes pratiques dans le scénario d'application. . 128 canaux audio réseau, offrant une bande passante élevée, une faible latence, une compatibilité élevée et des solutions à faible coût pour la transmission audio réseau.

Spécifications du produit Dante DSP 64 canaux

Caractéristique principale du produit Dante DSP 64 canaux

1. Composants matériels de base

Processeur DSP haute performance : utilise le DSP Sharc21569 haute performance d'Analog Devices, qui est une puce de traitement du signal numérique (DSP) haute performance d'Analog Devices (ADI), connue pour sa haute précision, sa faible consommation d'énergie et son excellente fiabilité. Les puces DSP de la série Sharc sont souvent utilisées dans des applications nécessitant un traitement audio haute performance.

Processeur NXP I.ML ARM : en tant qu'autre processeur principal, le processeur I.ML ARM de NXP offre de puissantes capacités de calcul et de contrôle, qui aident à réaliser des fonctions complexes de traitement et de contrôle du signal audio.

2. Fonction audio réseau

Prise en charge de 64 x 64 canaux audio réseau Dante : le matériel prend en charge jusqu'à 64 entrées et 64 sorties de canaux audio réseau Dante, permettant une transmission à faible latence de l'audio multicanal. Dans le même temps, il est également compatible avec la norme AES67, ce qui signifie qu'il peut interopérer avec d'autres appareils AoIP (Audio over IP) qui suivent la norme AES67.

Deux ports Gigabit Ethernet : pour la connexion audio Dante ou la sauvegarde réseau, garantissant la stabilité et la fiabilité de la transmission audio.

3. Interface audio analogique

Jusqu'à 32 canaux d'E/S audio analogiques : Fournit un riche ensemble d'interfaces d'entrée et de sortie audio analogiques pour répondre à divers besoins de traitement audio.

16 canaux d'entrée audio analogiques de niveau microphone/ligne : prend en charge l'entrée de niveau microphone et ligne, adaptée à différentes sources audio.

16 canaux de sortie audio analogiques de niveau ligne : fournissent une sortie de niveau ligne pour piloter divers appareils audio.

4. Autres interfaces et fonctions

Interfaces USB A et USB B : Fournit des options de connexion USB flexibles pour la transmission de données et le contrôle des appareils.

Interface RS232 : prend en charge la communication série, pratique pour la connexion et le contrôle avec d'autres appareils.

Interface GPIO : huit interfaces GPIO peuvent être utilisées pour une configuration libre d'entrée et de sortie, augmentant ainsi la flexibilité et l'évolutivité du matériel.

Deux ports Ethernet 100 Gigabit indépendants : utilisés pour la connexion de contrôle ou la sauvegarde du réseau, offrant une redondance et une sécurité réseau supplémentaires.

Jusqu'à 8*8 canaux d'enregistrement et de diffusion audio numérique USB : prend en charge l'enregistrement et la diffusion de l'audio numérique multicanal, adapté à divers scénarios d'application audio.

5. Conception de l’alimentation et de l’architecture

Module d'alimentation dédié intégré : assure une alimentation stable et améliore la fiabilité et la stabilité de l'équipement.

Alimentation externe 12 V (500 mA) CC : offre un moyen pratique d'accéder à l'alimentation.

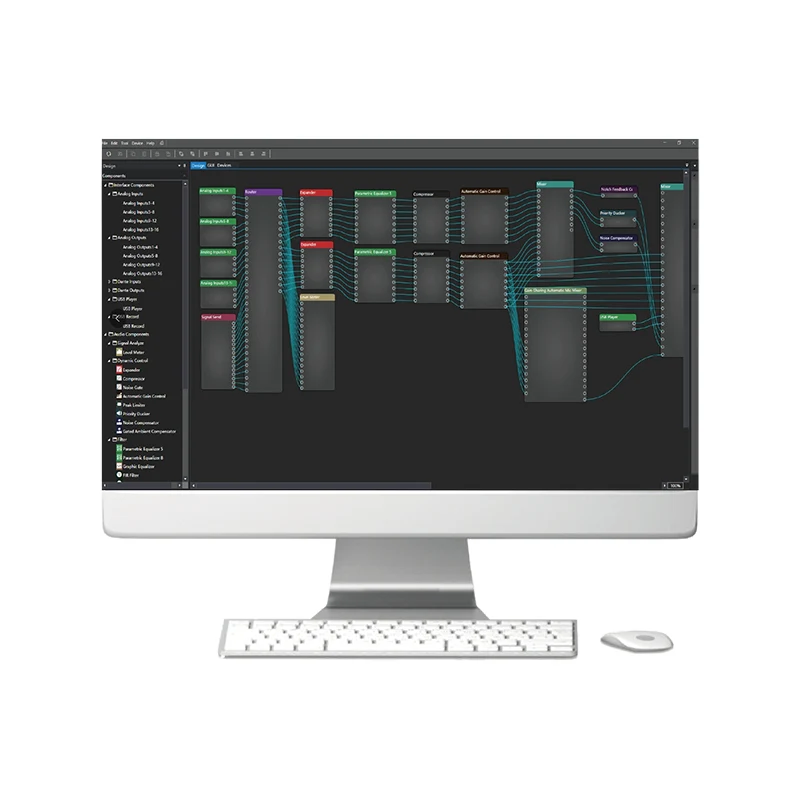

Architecture ouverte : permet aux utilisateurs de définir arbitrairement le traitement du signal et les processus, ainsi que de concevoir des interfaces de contrôle utilisateur, offrant une grande flexibilité et personnalisation.

6. Fonctions supplémentaires

Prise en charge de la carte son USB : étend les possibilités de traitement audio.

AEC, ANC, AFS intégrés : AEC (annulation d'écho), ANC (contrôle actif du bruit) et AFS (suppression automatique du feedback) et d'autres fonctions améliorent la qualité et l'effet du traitement audio.

Prise en charge de la connexion WIFI : fournit des options de connexion sans fil pour faciliter la communication et la transmission de données avec d'autres appareils du réseau sans fil.

Application du produit Dante DSP 64 canaux

Le produit Dante DSP à 64 canaux représente une avancée significative dans la technologie de traitement audio, offrant une large gamme d'applications grâce à ses hautes performances et sa flexibilité. Voici un aperçu détaillé de ses applications potentielles :

1. Salles de son et de performances en direct

Mixage et routage audio : la capacité du DSP à gérer 64 canaux audio réseau Dante le rend idéal pour les environnements sonores en direct, permettant un mixage et un routage complexes des signaux audio.

Réduction de l'écho et du bruit : les modules AEC (Acoustic Echo Canceller) et ANC (Active Noise Control) intégrés peuvent réduire considérablement l'écho et le bruit indésirables, améliorant ainsi la qualité sonore globale.

2. Studios d'enregistrement

Enregistrement multipiste : prenant en charge jusqu'à 64 canaux audio, le DSP est parfait pour les sessions d'enregistrement multipiste, capturant chaque détail d'une performance.

Intégration de la station de travail audio numérique : le DSP peut être intégré de manière transparente aux DAW (stations de travail audio numériques) populaires, offrant ainsi un flux de travail transparent pour l'enregistrement, l'édition et le mixage audio.

3. Diffusion et streaming

Traitement audio pour les flux en direct : les puissantes capacités de traitement du DSP peuvent être utilisées pour améliorer la qualité audio des flux en direct, garantissant ainsi aux téléspectateurs une expérience audio haute fidélité.

Diffusion audio multicanal : Grâce à la prise en charge de la compatibilité AES67, le DSP peut être utilisé dans des environnements de diffusion pour transmettre et recevoir des signaux audio multicanaux sur des réseaux IP.

4. Espaces de conférence et de réunion

Audioconférence : le DSP peut être utilisé pour faciliter l'audioconférence, avec la prise en charge de fonctionnalités telles que le contrôle automatique du gain (AGC) et la suppression du bruit pour garantir une communication claire.

Contrôle centralisé : Avec les options de contrôle RS232, RS485 et UDP, le DSP peut être intégré dans un système de contrôle centralisé, permettant une gestion facile des paramètres et des équipements audio.

5. Installations et systèmes de sonorisation

Distribution audio : dans les grandes installations, le DSP peut être utilisé pour distribuer des signaux audio à plusieurs zones ou pièces, avec prise en charge d'un routage et d'un contrôle précis.

Optimisation du système audio : les puissantes capacités de traitement du DSP peuvent être utilisées pour optimiser le système audio pour divers environnements, garantissant ainsi que l'audio est restitué avec clarté et précision.

6. Éducation et formation

Renforcement audio pour les salles de classe : Le DSP peut être utilisé pour améliorer le renforcement audio dans les salles de classe, garantissant ainsi que les étudiants peuvent entendre clairement les cours et les présentations.

Enseignement à distance et webinaires : Grâce à la prise en charge de l'enregistrement et du streaming audio multicanaux, le DSP peut être utilisé pour faciliter l'apprentissage à distance et les webinaires, offrant ainsi une expérience audio de haute qualité aux participants.

7. Centres et théâtres des arts du spectacle

Mixage audio pour les performances en direct : Le DSP peut être utilisé pour mélanger les signaux audio pour les performances en direct dans les théâtres et les centres des arts de la scène, garantissant ainsi au public une expérience audio claire et immersive.

Conception sonore et effets : Grâce à ses puissantes capacités de traitement, le DSP peut être utilisé pour créer des conceptions sonores et des effets complexes pour les productions théâtrales.
